It elemint fan 'e hydraulyske oaljefilter is markearre op' e produktmonster of nammeplaat fan 'e fabrikant mei de nominale filtraasjekrektens, net de absolute filtraasjekrektens. Allinich de β-wearde mjitten troch de test kin de filtraasjekapasiteit fan it filter fertsjintwurdigje. It hydraulyske oaljefilterelemint moat ek foldwaan oan de easken fan drukferlies (it totale drukferskil fan 'e hege drukfilter is minder dan 0.1PMa, en it totale drukferskil fan it weromkommende oaljefilter is minder dan 0.05MPa) om de optimisaasje fan te garandearjen flow en filter elemint libben. Dus hoe kieze wy it hydraulyske oaljefilter korrekt? Dalan hydraulyske bewurker fertelt jo dat jo de folgjende fiif aspekten moatte beskôgje.

1. Filtration accuracy fan hydraulyske oalje filter elemint

Bepale earst it suverensnivo fan 'e vlekken neffens de behoeften fan it hydraulyske systeem, en selektearje dan de filterpresyzje fan it oaljefilter neffens it suverensnivo neffens de symboaltabel. It meast brûkte hydraulyske oaljefilterelemint yn boumasines hat in nominale filtraasjegraad fan 10μm. Hydraulyske oaljereinens (ISO4406) Nominale filtraasjenauwkeurigens fan filterelemint (μm) Applikaasjeberik 13/103 Hydraulysk servoklep (mei 3μm filterelemint) 16/135 Hydraulysk proporsjoneel fentyl (mei 5μm filterelemint) 18/1510 Algemiene hydraulyske komponinten (>1 Algemiene hydraulyske komponinten) ) (mei 10μm filterelemint) 19/1620 algemiene hydraulyske komponinten (<10MPa) (mei 20μm filterelemint)

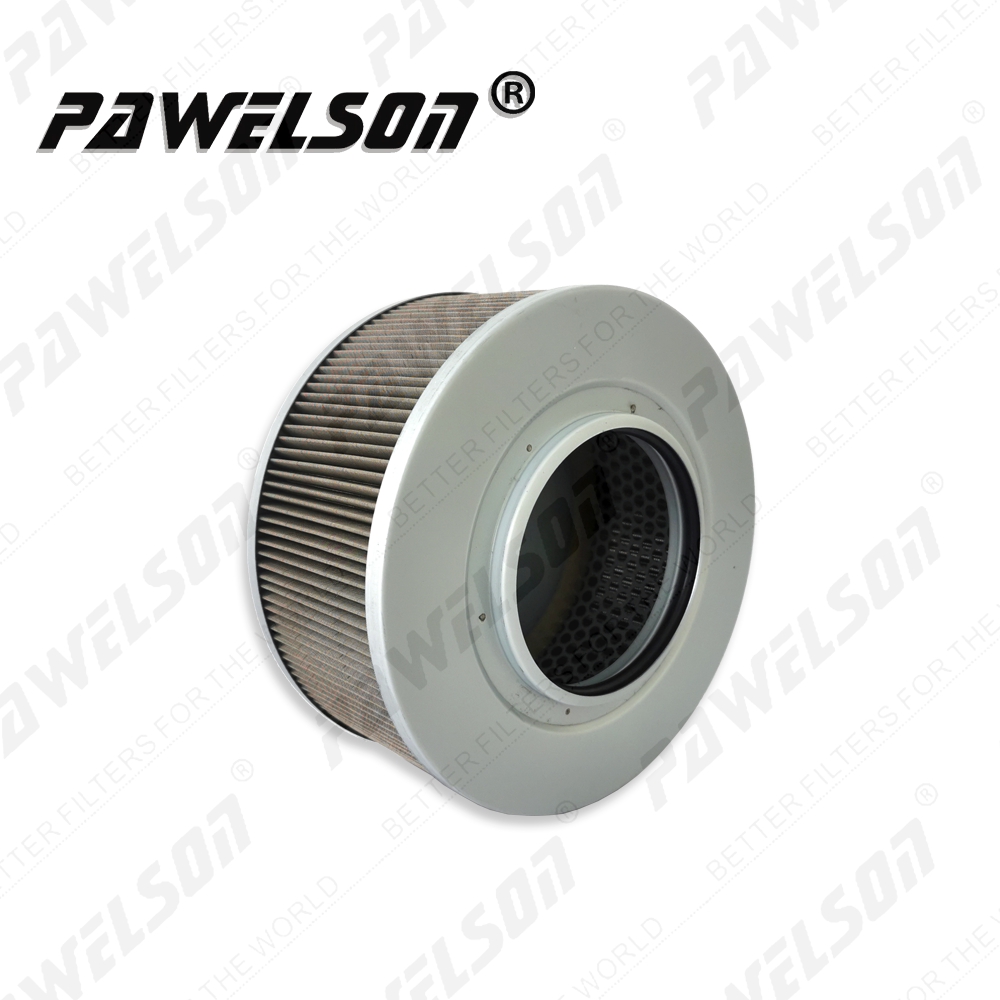

Hydraulic oalje filter

Om't de nominale filtraasjenauwkeurigens de filtraasjekapasiteit fan it filterelemint net wirklik kin wjerspegelje, wurdt de diameter fan it grutste hurde bolfoarmige dieltsje dat it filter kin trochjaan ûnder de oantsjutte testbetingsten faak brûkt as syn absolute filtraasjekreakens om direkt de earste filtraasje fan 'e nij ynstallearre filter elemint. It wichtichste kritearium foar it evaluearjen fan it fermogen fan hydraulyske oaljefiltereleminten is de β-wearde bepaald neffens ISO4572-1981E (multi-pass test), dat is, de oalje mingd mei it standert testpoeder wurdt in protte kearen troch it oaljefilter sirkulearre , en de oalje ynlaat en outlet binne oan beide kanten fan it oalje filter. ferhâlding fan it oantal dieltsjes.

2. Flow skaaimerken

De stream en drukfal fan it filterelemint dat troch de oalje giet binne wichtige parameters fan 'e streamkarakteristiken. De streamkarakteristike test moat wurde útfierd neffens de ISO3968-91-standert om de karakteristike kromme fan flow-drukfallen te tekenjen. Under de rated oalje oanfier druk, de totale druk drop (de som fan de druk drop fan it filter húsfesting en de druk drop fan it filter elemint) moat algemien wêze ûnder 0.2MPa. Maksimum flow: 400lt/min Oaljeviskositeitstest: 60to20Cst Minimum flow Turbine: 0℃ 60lt/min Maksimum flow Turbine: 0℃ 400lt/min

3. Filter sterkte

De breuk-impacttest moat wurde útfierd yn oerienstimming mei ISO 2941-83. It drukferskil dat skerp sakket as it filterelemint skansearre is, moat grutter wêze as de oantsjutte wearde.

4. Flow wurgens skaaimerken

Moat wêze yn oerienstimming mei ISO3724-90 standert wurgenstest. Filtereleminten moatte wurgens wurde hifke foar 100.000 syklusen.

5. Test foar oanpassingsfermogen fan hydraulyske oalje

De drukstreamweerstandstest moat wurde útfierd neffens de ISO2943-83-standert om de kompatibiliteit fan it filtermateriaal mei de hydraulyske oalje te kontrolearjen.

Filtraasjeferhâlding b ferhâlding ferwiist nei de ferhâlding fan it oantal dieltsjes grutter as in opjûne grutte yn 'e floeistof foar filtraasje nei it oantal dieltsjes grutter as in opjûne grutte yn' e floeistof nei filtraasje. Nb = oantal dieltsjes foar filtraasje Na = oantal dieltsjes nei filtraasje X = partikelgrutte.
